Kern XLPE PVC-PET ABC-Aluminiumkabel-fünf für Kopfballstärke-Getriebe
Standard zusammengerollten Kabels ABCs Antenne
IEC228, IEC209, IEC60502, ASTM ANSI/ICEA S-76-474, NFC 33-209, HRN HD 626 S1/LÄRM-Vde 0276-teilige 626/BS7870/GB/T12527-2008
Art zusammengerollten Kabels ABCs Antenne
| Nein. |
Produkt-Art |
Anwendung |
| 1 |
PVC Isolierluftbündelkabel |
Für Kopfballstärkegetriebe |
| 2 |
PET Isolierluftbündelkabel |
| 3 |
XLPE Isolierluftbündelkabel |
| 4 |
Stahl verstärkter Aluminiumdraht mit PVC Isolierluftb-undle Kabel |
Für Kopfballstärkegetriebe fähig, den Gemäßigten zu tragen, der Kraft zieht. |
Produktions-Strecke zusammengerollten Kabels ABCs Antenne
Spannung: 1kv, 10kv, 35kv
Nein von Kernen: 1, 2, 3, 4, 5, 3+1, 4+1, 3+2
Nominale Querschnittsfläche: 10~1500mm2
Bau zusammengerollten Kabels ABCs Antenne:
Phasenleiter: Kupfer, Aluminium, Aluminiumlegierung angeschwemmt
Neutralleiter: Aluminium angeschwemmt (AAC), Aluminiumlegierung angeschwemmt (AAAC), Aluminiumleiterstahl verstärkt (ACSR)
Isolierung: PVC, XLPE, PET
(Anmerkung: Dieses ist gerade der normale Bau. HUANGHE-KABEL kann die Kabel entsprechend Ihrer speziellen Anforderung auch entwerfen und produzieren.)
Anwendung zusammengerollten Kabels ABCs Antenne:

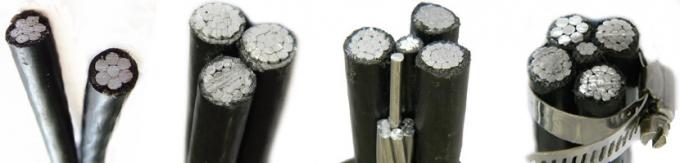

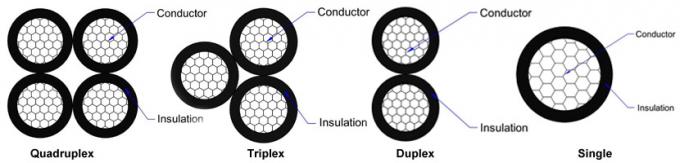

Einkerniges Luftisolierkabel
Umfasste Linie Draht wird hauptsächlich für obenliegende Sekundärverteilungslinien benutzt. Sie ist nicht elektrisch - Isolierleiter und wird als bloßer Leiter behandelt, wenn sie installiert wird.
Duplexservice-Transceiverkabel
Zu eine 120-Volt-Luftdienstleistung für vorübergehenden Service oder Straßenbeleuchtung der Baustellen erbringen, an der im Freien. Für Service bei 600 Volt oder senken Sie an einer Temperatur am Leiter von 75 °C Maximum.
Triplex Service-Transceiverkabel
Zu Energie von den Linien des Hilfs an das weatherhead des Verbrauchers liefern. Für Service bei 600 Volt oder kleiner (Phase zur Phase) an einer Temperatur am Leiter von 75°Cmaximum für Polyäthylenisolierung oder Maximum 90°C für Kreuz verband Isolierung.
Quadruplex Service-Transceiverkabel
Verwendet, um die Energie mit 3 Phasen, normalerweise von einem Pfosten-angebrachten Transformator, an den Service-Kopf des Benutzers zu liefern, in dem Beziehung zum Service-Eingangskabel hergestellt wird. Zu an der Spannung von 600 Volt oder von weniger Phase um in Phasen einzuteilen und an der Temperatur am Leiter verwendet zu werden isolierten nein zum von 75°C für Polyäthylen zu übersteigen Leiter oder 90°C für Kreuz verbundenes Polyäthylen isolierte Leiter.
zusammengerollte Kabel-Daten 600V ABC Antenne
| Zahl des Nennquerschnitts der Kern-x |
Gesamtdurchmesser |
Gewicht |
Maximaler Leiter-Widerstand |
Minimales Bruchlast |
Gegenwärtige Bewertung |
| No.×mm-² |
Millimeter |
Kg/Km |
Ω/Km |
kN |
A |
| RM 1x16 |
8,0 |
74 |
1910 |
2,5 |
72 |
| RM 1x25 |
9,0 |
106 |
1200 |
4,0 |
107 |
| RM 1x95 |
15,4 |
333 |
0.320 |
13,7 |
240 |
| RM 1x185 |
21,0 |
611 |
0.164 |
28,7 |
389 |
| RM 1x240 |
24,0 |
801 |
0.125 |
37,2 |
467 |
| RM 2x16 |
15,6 |
147 |
1910 |
2,5 |
72 |
| RM 2x25 |
18,0 |
208 |
1200 |
4,0 |
107 |
| RM 2x70 |
25,4 |
505 |
0.443 |
10,7 |
205 |
| RM 4x16 |
18,8 |
286 |
1910 |
2,5 |
72 |
| RM 4x70 |
31,8 |
1,009 |
0.443 |
10,7 |
205 |
| RM 4x95 |
37,8 |
1,332 |
0.320 |
13,7 |
240 |
| RM 4x70 + 1x25 |
360 |
1105 |
0,443/1,200 |
10,7/4,0 |
205/107 |
| RM 4x70 + 2x25 |
400 |
1217 |
0,443/1,200 |
10,7/4,0 |
205/107
|
